I. Podstawowa zasada działania (interakcja lasera z materiałem)

1. Absorpcja i konwersja energii

Laser generuje niezwykle cienką, bardzo jasną i monochromatyczną wiązkę laserową.

Wiązka laserowa jest przesyłana światłowodami do ręcznego palnika spawalniczego. Po kolimacji i ogniskowaniu, naświetla powierzchnię obrabianego metalu.

Materiały metalowe mogą absorbować energię laserów (szczególnie w paśmie podczerwonym, np. 1064 nm, dla którego metale mają stosunkowo wysoki współczynnik absorpcji) i natychmiastowo przekształcać energię świetlną w energię cieplną.

- Topienie i tworzenie się jeziorka stopionego materiału:

W maleńkim obszarze napromieniowanym przez laser (średnica ogniska wynosi zazwyczaj zaledwie kilka dziesiątych milimetra) energia jest bardzo skoncentrowana, temperatura gwałtownie rośnie, a metal szybko się topi lub nawet odparowuje.

Gdy palnik spawalniczy się porusza, wiązka lasera porusza się synchronicznie, a obszar stopionego metalu również się porusza, schładza i krzepnie z tyłu. Ta stale płynąca strefa ciekłego metalu nazywana jest „jeziorem stopionego metalu”.

- Formacja spoiny:

Metal na przedniej części jeziorka stopionego metalu stale się topi, natomiast metal na końcu ulega stygnięciu i krzepnięciu, tworząc w ten sposób ciągłą i jednolitą spoinę.

Dzięki wysoce skoncentrowanej energii lasera, prędkość nagrzewania i chłodzenia jest wyjątkowo duża, dzięki czemu strefa wpływu ciepła jest niewielka, a odkształcenie przedmiotu obrabianego jest minimalne.

II. Kompozycja systemu i praca zespołowa

Kompletny przenośna spawarka laserowa nie jest po prostu bronią; jest systemem składającym się głównie z:

1. Laser: „Serce” systemu, zazwyczaj laser światłowodowy, jest stosowane. Ze względu na wysoką wydajność, dobrą jakość wiązki, stosunkowo niewielkie rozmiary i bezobsługowość, doskonale nadaje się do zastosowań przenośnych. Zakres mocy wynosi zazwyczaj od 1000 W do 2000 W i nadaje się do spawania materiałów o różnej grubości.

2. Układ chłodzenia: Podczas pracy lasera wytwarza on dużą ilość ciepła i wymaga zastosowania odpowiedniego urządzenia chłodzącego, aby zapewnić stabilną i długotrwałą pracę lasera.

3. System sterowania: „Mózg” maszyny, zintegrowany z jednostką główną. Służy do ustawiania i regulacji parametrów, takich jak moc lasera, częstotliwość i współczynnik wypełnienia, oraz do monitorowania stanu operacyjnego całego systemu.

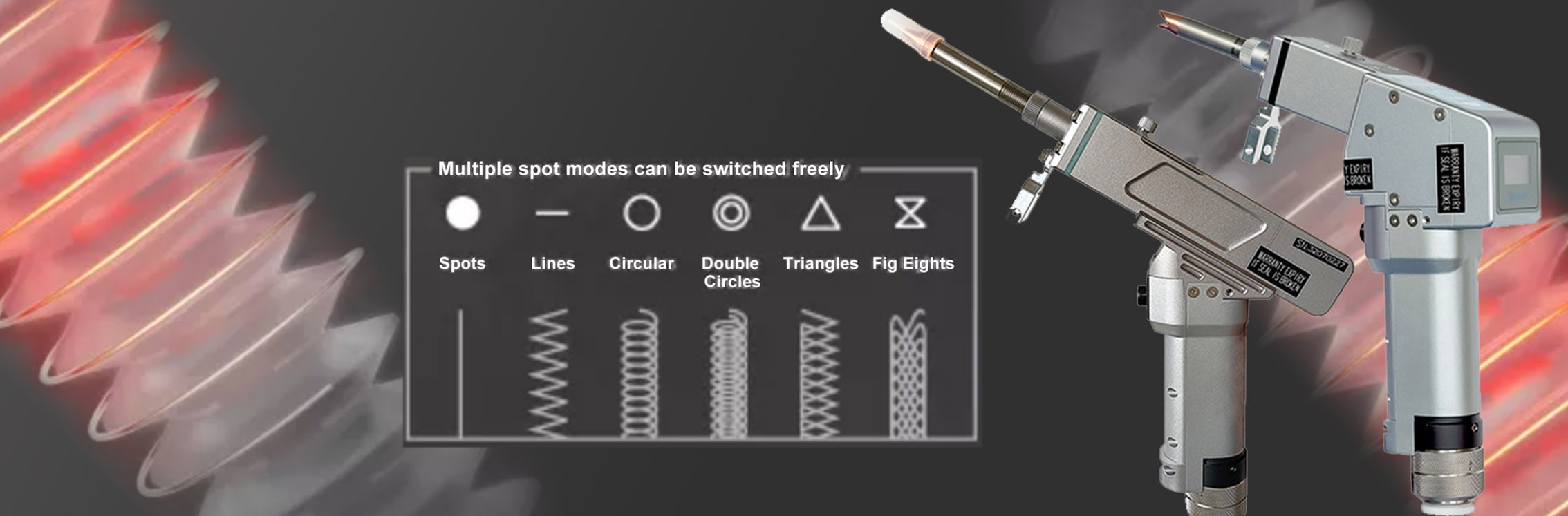

4. Ręczny pistolet spawalniczy: Jest to kluczowy element umożliwiający pracę „ręczną”. Zawiera:

- Lustro kolimacyjne: Zamienia rozbieżną wiązkę laserową emitowaną ze światłowodu na światło równoległe.

- Lustro skupiające: skupia równoległą wiązkę lasera na powierzchni przedmiotu obrabianego, tworząc punkt o dużej gęstości energii.

- Chroń soczewki: Nie dopuść, aby odpryski powstające podczas spawania zanieczyściły i uszkodziły wewnętrzne soczewki optyczne.

- Lampka kontrolna: Zwykle jest to czerwona dioda LED lub laser małej mocy; służy do wskazywania aktualnego położenia ogniska lasera, ułatwiając operatorowi celowanie.

- System podawania drutu (opcjonalny): Wiele ręcznych palników spawalniczych jest zintegrowanych lub wyposażonych w zewnętrzne podajniki drutu, które automatycznie i precyzyjnie podają drut spawalniczy do jeziorka stopionego metalu, gdy w trakcie spawania zachodzi potrzeba dodania drutu spawalniczego.

- Wyłącznik ochronny: W celu zapewnienia bezpieczeństwa światło wyłączy się dopiero po naciśnięciu wyłącznika.

5. Stół roboczy: obejmujący platformy do umieszczania obrabianych przedmiotów, osprzętu itp.
